1. ＥＬ面全体と１.２ｍｍ測定視野（１ピクセル約２ｕｍ）での輝度・色度の測定解析が可能です。
2. Photo　Reserch社PR-６５０（分光放射計）にて校正しますので絶対値表示します。
3. 被測定物の輝度レベルを自動認識、±１％の精度で最適なデータを表示します
4. 生画像と輝度分布をＢＭＰファイルに数値データをＣＳＶファイルに変換出力します。

受光素子

１/３型ブログレッシブスキャンＣＣＤセンサー（カラー）

測定点数

６４０×４８０ オプション（１０２４ｘ７６８）

測定視野

約１.２～５ｍｍ（マクロレンズ使用時）

測定視野

３０ｍｍ～５ｍ（標準レンズ使用時）

測定輝度範囲

０.０２～１２,０００ｎｉｔ(cd/㎡) （標準レンズ使用時）

測定輝度範囲

１０　～ １２,０００ｎｉｔ(cd/㎡) （マクロレンズ使用時）

測定精度

輝度（Ｙ）±2％（当社基準光源）

輝度再現性

輝度（Ｙ）±1％（当社基準光源）

色度再現性

色度（ｘ、ｙ）　±0.00３（当社基準光源）

計測時間

６４０ｍｓ（輝度１ｎｉｔ）、　オプション（リモート制御ＳＤＫ）

精度保証温度

２５℃±２℃

動作温度

０～４０℃

エージング時間

３０分

適用機種

ＥＹＥＳＣＡＬＥ-ＴＷＬ＋マクロレンズ

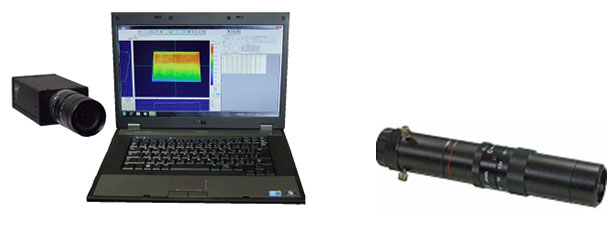

装置外観マクロレンズ

*外観は予告なく変更することがございます。

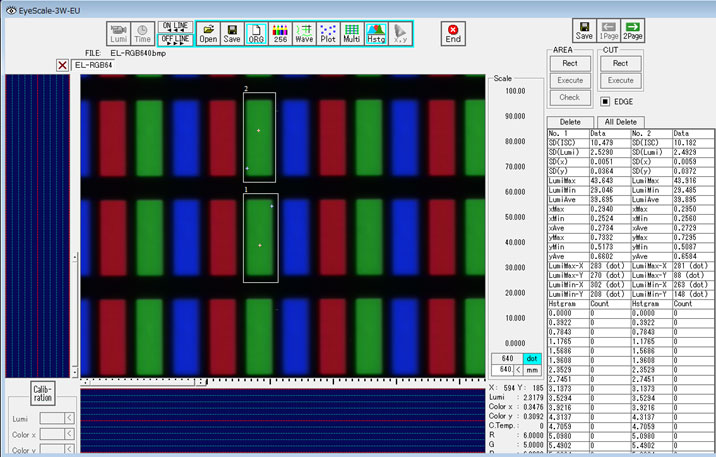

ＥＬ部分（光っている部分）を自動認識し、そのエリア内のMAX・MIN・AVE・標準偏差とヒストグラムを表示します。

有機ＥＬ膜のデータ
