特徴

  1. 測定時間が1秒と非常に早く、バックライトやOLEDの全数検査に最適です。
  2. お手持ちの輝度計と簡単にキャリブレーションが可能ですので、絶対値表示します。
  3. 任意測定個所の輝度値をOK、NG判定検査します。
  4. 多角形範囲内の色度値をOK、NG判定検査します。
  5. 外部スィツチでの測定スタート、OK、NG判定パルス出力ができます。
  6. 測定個所の輝度/色度xy/OKNG判定値を表示、記録保存できます。

仕様

受光素子
1CCDイメージセンサー
画素数
640x480画素
測定輝度範囲
3~200,000cd/m2
輝度測定精度
出荷時±2% (校正に使用した輝度計の精度)
輝度再現性
±1%(当社基準光源)
輝度分解能
8bit(256階調)
輝度検査箇所
1~81点(9x9)
色度精度
±0.003(当社基準光源)
色度再現性
±0.002(当社基準光源)
色度検査範囲
多角形指定
計測時間
1秒以内
DIOユニット
オプション(外部スタート、OK/NGパルス出力可能)
精度保証温度
25℃±2℃ 湿度60%以下
動作温度
0~40℃
エージング時間
2分
入力電圧
AC100~220V
電源周波数
50,60HZ

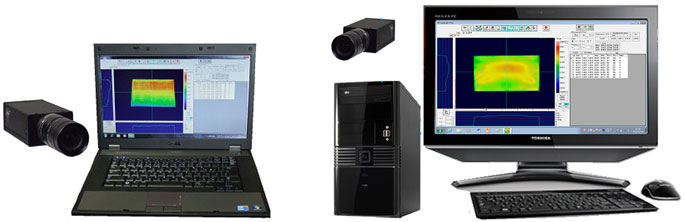

外観

Tester-21 外観

価格 70万円

*外観は予告なく変更することがございます。

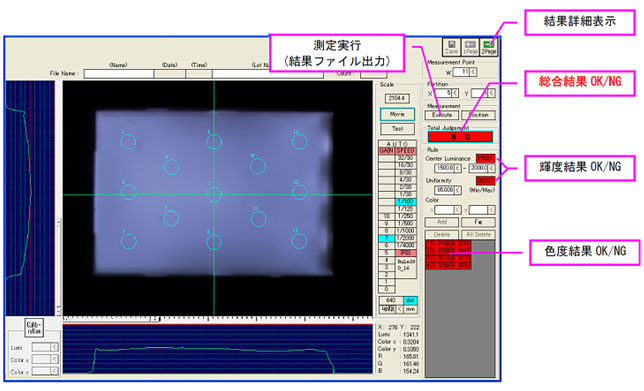

多点輝度検査範囲指定

Tester-21 画面イメージ

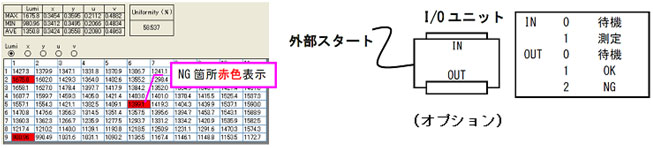

詳細結果

Tester-21 画面イメージ

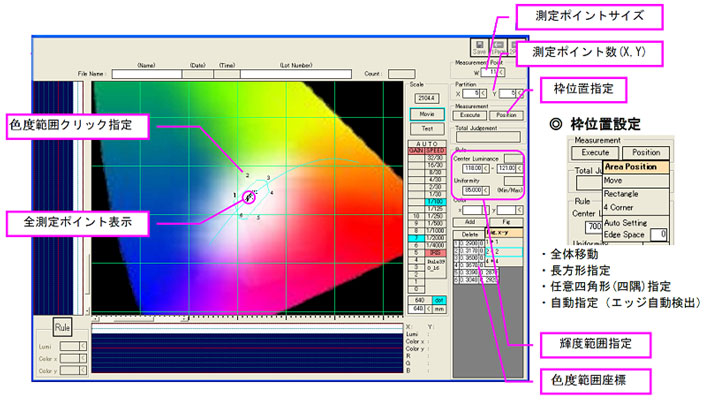

多点色度検査範囲指定

Tester-21 画面イメージ

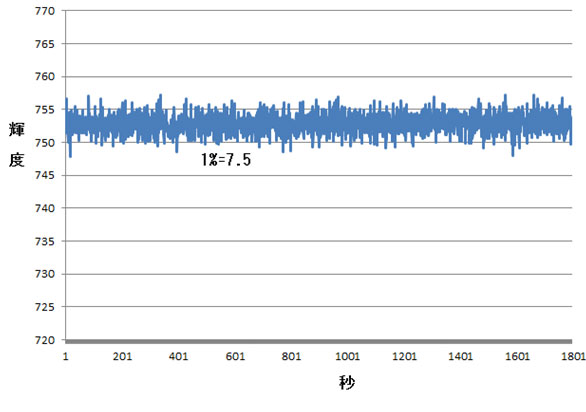

輝度瞬時再現性(1秒間隔30分)

輝度瞬時再現性グラフ

多点色度検査範囲指定

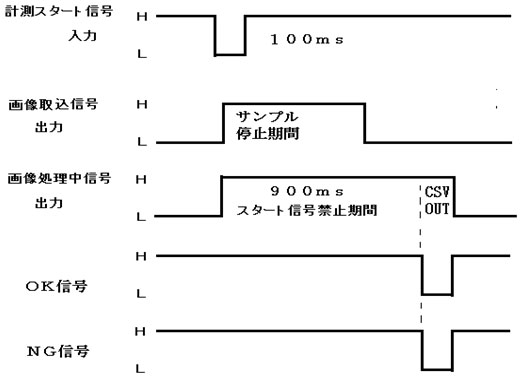

信号タイミング(TTL)

外部信号(オプション)

LANネットワーク制御に変更もできます。

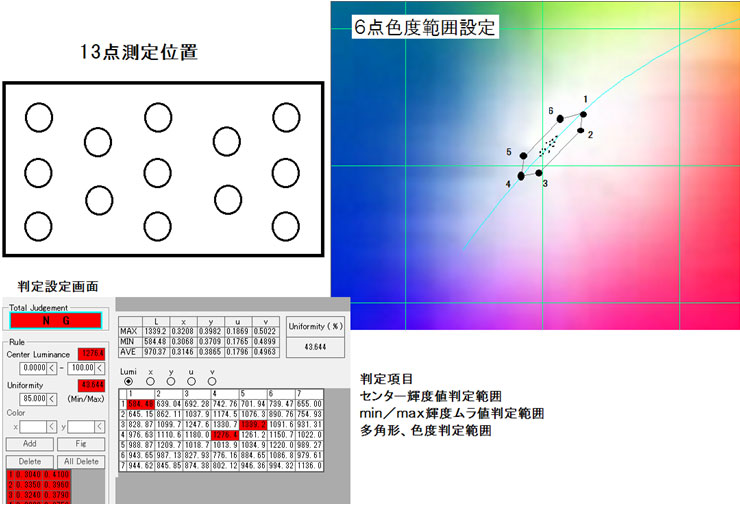

輝度測定位置の指定方法例

輝度測定位置の指定方法例
