本装置は、当社装置の繰り返し測定再現性が維持できているかを定期的に確認する為の光源です。なお、この光源は絶対値を保証する物ではなく、各装置の機種間誤差を確認するツールです。また、他社のＸＹＺ系色彩輝度計の長期的な輝度、色度値のズレが確認でき、色彩輝度計の性能がわかる光源です。

定期的にこの光源を使用すれば再校正の必要がなくなり、故障等の発見にも利用できます。また、海外と国内装置の整合性を確認する事ができます。

光源素子

ＬＥＤバックライト（直流点灯）

輝度面積

４５φ

中心輝度

８００nit(cd/㎡) （当社基準カメラで測定）

中心輝度精度

出荷時±２％ （当社基準カメラで測定）

輝度安定性

±１％ （点灯１５分後から２４時間）

長期安定度

現在２４時間２３３日連続点灯運転中、輝度変動－０.４５％

輝度保証期間

４年間　-３％程度予想（長期安定度測定中１年毎に更新）

中心色度

x=0.335 y=0.345 （LED光源により±0.0１程度の初期変動あり）

中心視野角特性

±４０度 -２％ （当社基準カメラで測定）

精度保証温度

２３℃±２℃　湿度６０％以下結露ない事

動作温度

０～４０℃

動作電圧

ＡＣ１００～２４０Ｖ（５０，６０Ｈｚ）

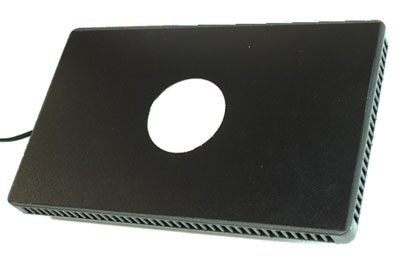

装置外観

外観寸法　２０５(W)x１３０(H)x２０(D)mm：重量500g

ＬＥＤ標準光源の長期連続点灯測定結果（当社基準カメラで測定）

2019-09-17　　L799.9　x0.3351 y0.3449　　室温24.8℃　　点灯開始

2019-11-01　　L796.3　x0.3352 y0.3448　　室温23.3℃　　７５日間連続点灯

2020-01-21　　L797.5　x0.3347 y0.3449　　室温22.2℃　　１２７日間連続点灯

2020-03-11　　L799.8　x0.3348 y0.3449　　室温23.1℃　　１７７日間連続点灯

2020-05-06　　L799.9　x0.3354 y0.3450　　室温24.4℃　　２３３日間連続点灯

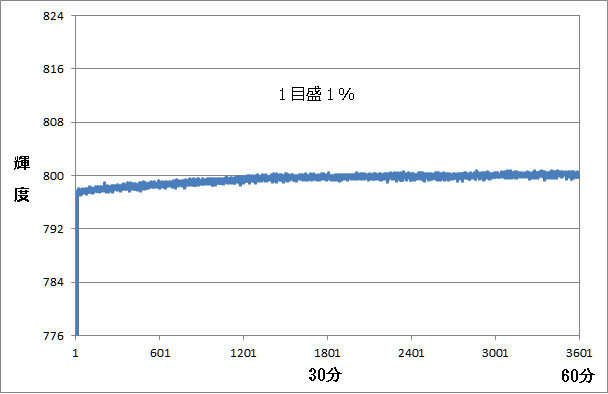

LED電源ＯＮ後１時間輝度安定度、（当社基準カメラで測定）

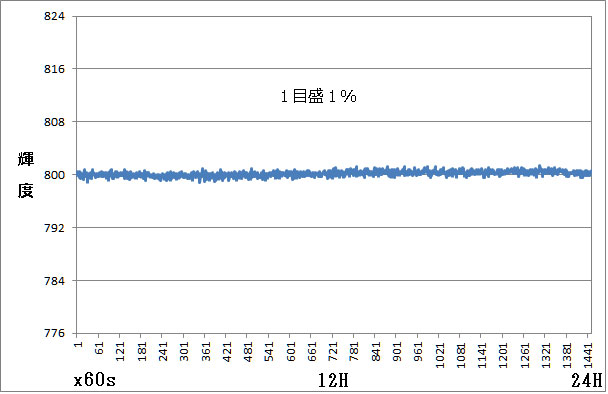

２４時間輝度安定度（電源ＯＮ30分後、当社基準カメラで測定）

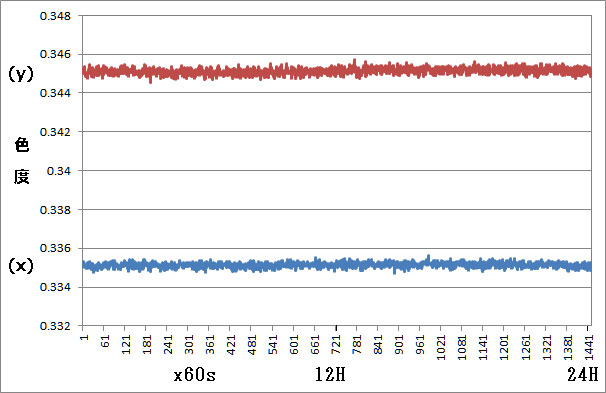

２４時間色度安定度（電源ＯＮ30分後、当社基準カメラで測定）

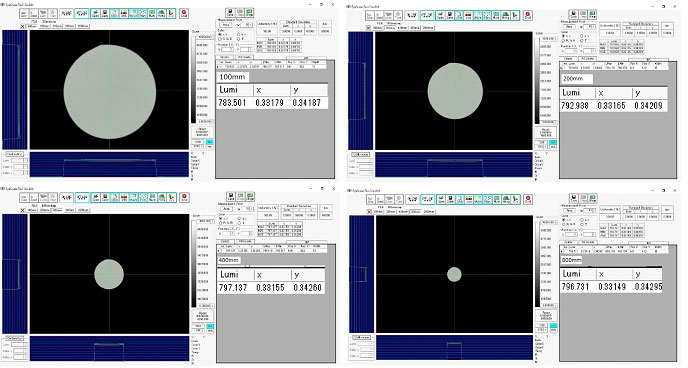

測定距離での測定誤差（当社基準カメラで測定）

（誤差1.7％以内ですのでカメラからの距離は100mm～2000mmの間です）

LED標準光源より100mmの時　783.5nit　-1.7％

LED標準光源より200mmの時　792.9nit　-0.53％

LED標準光源より400mmの時　797.1nit　基準

LED標準光源より800mmの時　796.7nit　-0.05％

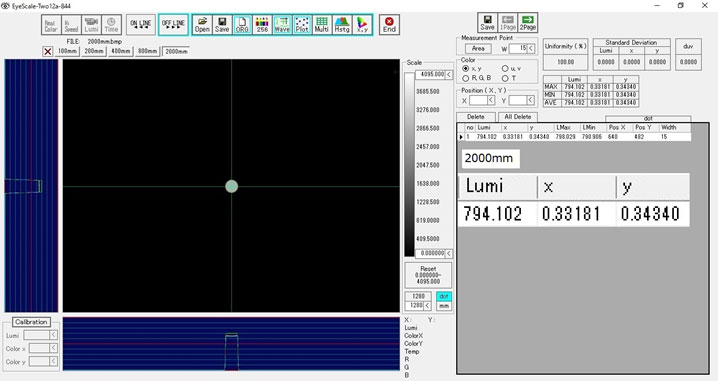

LED標準光源より2000mmの時 794.1nit　-0.37％

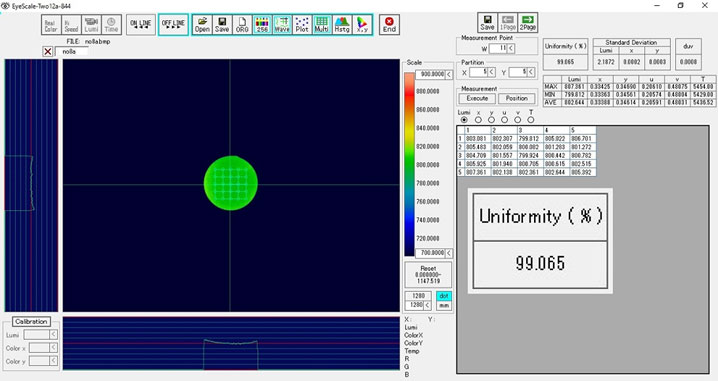

測定Ｄａｔａ
