LED亮度計


従来の照度計は白色拡散板で光束を平均値で測定するので測定値は照度値(lm/㎡)です。したがって光束量の光束(lm)は測定できません。また人の眼に見えるのは光度(cd)です。LED照度計は光束(lm)ではなく、光度(cd)を測定して照度値(lm/㎡)に変換する計測器である。また、LED照度計は二次元色彩輝度計との兼用が可能です。

特徴

  1. 枠内全画素の平均光度を照度値(lm/㎡)として表現します。
  2. LED光強度はPeak光度、LED青光度はBlue_Lightを表現します。
  3. LED照度値(lm/㎡)はLED光度値(cd/㎡)と相関します。
  4. LED照度計で測定した被写体を24bit画像(16777216)で記録できます。
  5. LED照度値(lm/㎡) 、LED色温度(k)、LED光強度(P_cd/㎡)、LED青色光度(B_cd/㎡)を表示します。

仕様

受光素子
2/3型ブログレッシブスキャンCMOS画像センサー
画素数
1536x1152 Pixel
カメラ
USB型 USB3ケーブル電源供給
レンズ
6mm(水平70° 垂直52°)
測定サイズ
(H,Vサイズ1000x750mm:測定距離710mm) x N倍
測定輝度範囲
0.1~250,000  nit (当社基準光源にて校正済)
測定照度範囲
0.1~250,000 (lm/㎡) (照度計にて校正可能)
輝度測定精度
出荷時±2%  (当社標準光源にて校正)
輝度値再現性
±2%   (当社標準光源)
照度値再現性
±2%    (当社標準光源)
面内輝度均一性
±2% (当社標準光源)
照度輝度分解能
24bit(16777216対1)
色度精度
±0.002 (当社標準光源)
色度再現性
±0.002 (当社標準光源)
計測時間
10秒(HDR24bit)
精度保証温度
23℃±2℃ 湿度60%以下結露ない事
動作温度電圧
0~40℃  AC100~240V(50,60Hz)
装置の内容
USB3カメラ、PC(Windows10)、ソフトウェア含む一式で出荷
人の眼には光束(lm)は見えません、人の眼に見えるのは光度または輝度です。

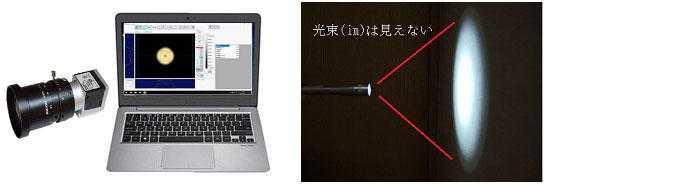

外観

EyeScale-Three-LED2

(注意 外観は予告なく変更する場合があります)



LED標準光源


本装置は、当社装置の繰り返し測定再現性が維持できているかを定期的に確認する為の光源です。なお、この光源は絶対値を保証する物ではなく、各装置の機種間誤差を確認するツールです。また、他社のXYZ系色彩輝度計の長期的な輝度、色度値のズレが確認でき、色彩輝度計の性能がわかる光源です。

特徴

定期的にこの光源を使用すれば再校正の必要がなくなり、故障等の発見にも利用できます。また、海外と国内装置の整合性を確認する事ができます。

仕様

光源素子
LEDバックライト(直流点灯)
輝度面積
45φ
中心輝度
800nit(cd/㎡) (当社基準カメラで測定)
中心輝度精度
出荷時±2% (当社基準カメラで測定)
輝度安定性
±1% (点灯15分後から24時間)
長期安定度
現在24時間233日連続点灯運転中、輝度変動-0.45%
輝度保証期間
4年間 -3%程度予想(長期安定度測定中1年毎に更新)
中心色度
x=0.335 y=0.345 (LED光源により±0.01程度の初期変動あり)
中心視野角特性
±40度 -2% (当社基準カメラで測定)
精度保証温度
23℃±2℃ 湿度60%以下結露ない事
動作温度
0~40℃
動作電圧
AC100~240V(50,60Hz)
装置外観
外観寸法 205(W)x130(H)x20(D)mm:重量500g

外観

EyeScale-Three-LED

LED標準光源の長期連続点灯測定結果(当社基準カメラで測定)

2019-09-17  L799.9 x0.3351 y0.3449  室温24.8℃  点灯開始

2019-11-01  L796.3 x0.3352 y0.3448  室温23.3℃  75日間連続点灯

2020-01-21  L797.5 x0.3347 y0.3449  室温22.2℃  127日間連続点灯

2020-03-11  L799.8 x0.3348 y0.3449  室温23.1℃  177日間連続点灯

2020-05-06  L799.9 x0.3354 y0.3450  室温24.4℃  233日間連続点灯
