（多点輝度色度検査ソフトウェア）
本装置は、従来の１点輝度計に変わり、ＯＬＥＤ、ＬＣＤ、ＬＥＤ等の被写体を一括してカメラで捕えて、被写体の輝度色度値のＯＫ/ＮＧ判定をする多点輝度色度検査装置のソフトウェア部分のみです。
- ＯＬＥＤ、ＬＣＤ、ＬＥＤ等の複数全数検査に最適です。

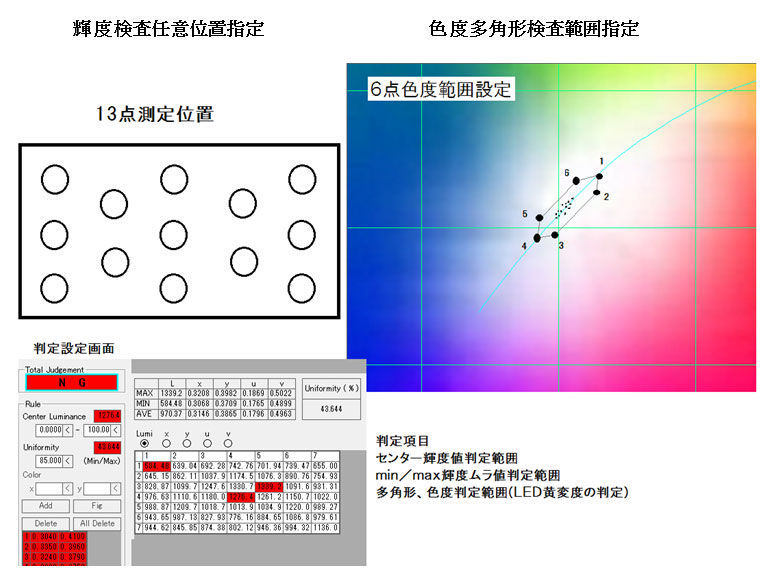

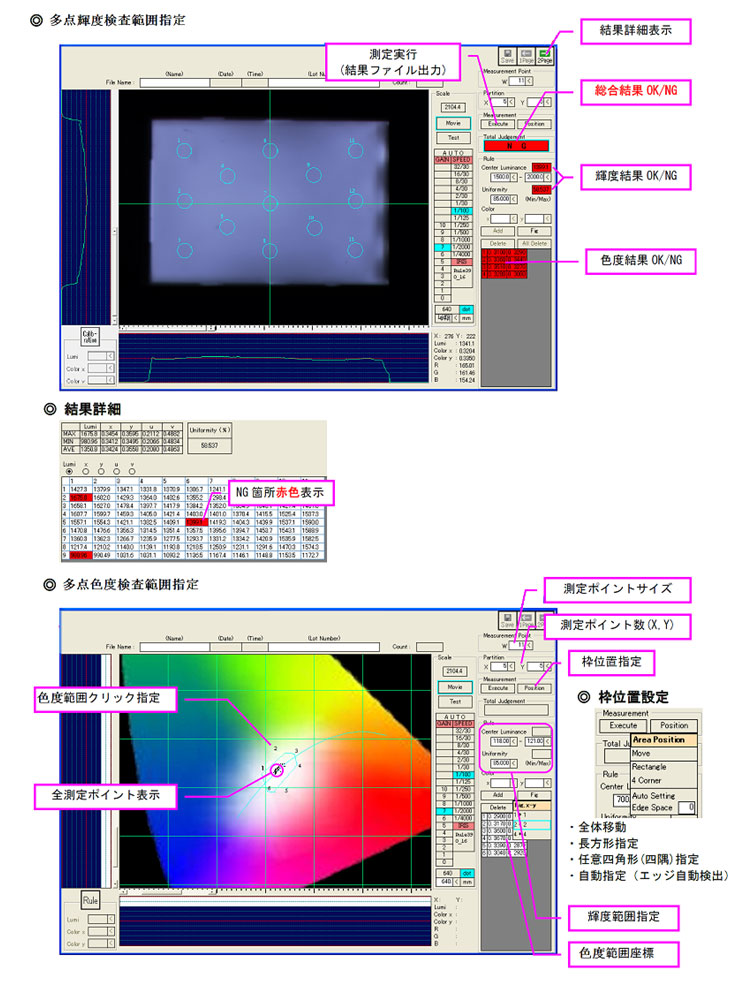

- 複数位置の任意測定個所を輝度、色度値のＯＫ、ＮＧ判定検査を表示記録します。

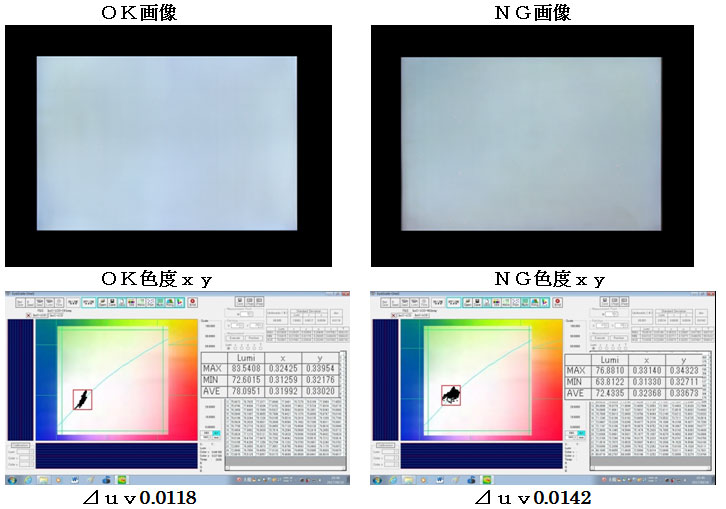

- 四角形検査では不可能な多角形範囲内の色度値をＯＫ、ＮＧ判定検査します。
- 複数機種の測定レシピを登録でき、切り替えて判定検査が可能です。

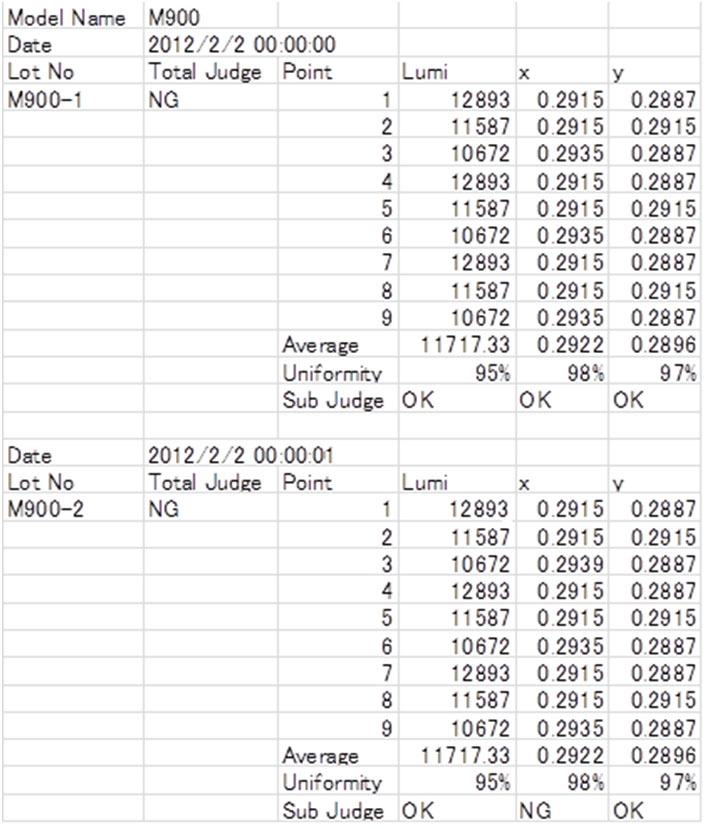

- 測定個所の輝度/色度ｘｙ/OKNG判定値を表示、ＣＳＶ１万回記録保存できます。
（当社指定のレンズ、カメラ、ＰＣなどを使用した時の性能）
（性能は使用するハードウェアに起因しますので保障はいたしません）
- 受光素子
- １/２.５型ＣＭＯＳセンサー
- 画素数
- １２８０ｘ９６０画素
- レンズ
- ８ｍｍ(水平１８° 垂直１３°)
- 測定輝度範囲
- １～１１０,０００ｃｄ／ｍ２ （絞り４、輝度校正により変化する）
- 輝度測定精度
- 精度保証なし （輝度計で校正して使用する）
- 輝度再現性
- ±１％ （当社基準光源で確認済み）
- 輝度直線性
- ±１％ （当社基準光源で確認済み）
- 輝度分解能
- １２ｂｉｔ(４０９６階調)
- 輝度検査箇所
- １～４９点、（Multi MAX７ｘ７）
- 色度精度
- 精度保証なし （輝度計で校正して使用する）
- 色度再現性
- ±０.００１ （当社基準光源で確認済み）
- 色度検査範囲
- 多角形指定
- 色度判定精度
- ±０.００３
- 計測時間
- １秒
- 精度保証温度
- ２３℃±２℃ 湿度６０％以下
- エージング時間
- １５分
- 入力電圧
- ＵＳＢ３ケーブル電源供給
- 動作温度
- ０～４０℃
- 装置構成品
- ＣＤＲＯＭ（ソフトウェア）のみ［他にレンズ、カメラ、ＰＣなどが必要］
注意 郵送費用などを請求する場合があります。
このソフトウェアはコピーフリーですので何台でもコピーできます。
- カメラ
- Basler puA2500-14uc
- レンズ
- RICOH FL-CC0814A-2M
- C-CS変換リング
- VS-EXR5
- USB3ケーブル
- ELECOM USB3-AMB20BK ２ｍ または ３Ｍ 1U30A-MB2-SA1-500 5ｍ
- マウス
- 無線型
- ＰＣ
- Windows１０
（性能は使用するハードウェアに起因しますので保障はいたしません、自己責任です）
登録制ですのでお問い合わせにてお客様情報を登録してください。
