株式会社アイ・システム

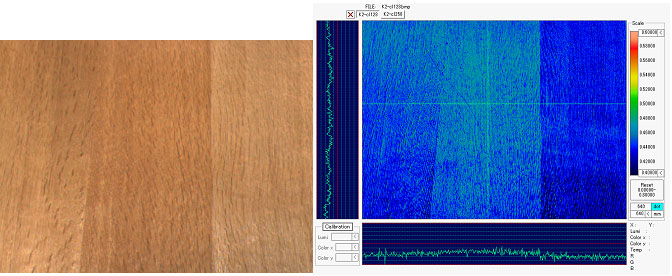

本装置は、ＲＧＢカラーカメラで被写体をとらえ面全体の輝度ムラ、色ムラを二次元の画像分布として表示して、各種ムラを定量化する装置です。オレンジピール_ムラを人の目に相関するISC-S数値で定量化する装置です。ほのかな色の違いの色調ムラを人の目に相関する色度数値で定量化する装置です。Sparkling現象のような輝きムラを人の目に相関するISC-A数値で定量化する装置です。

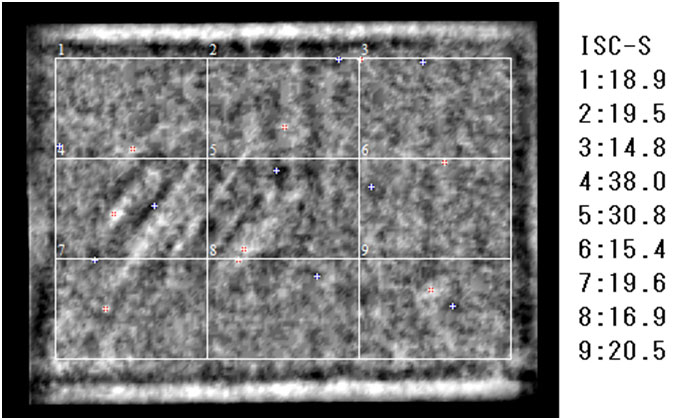

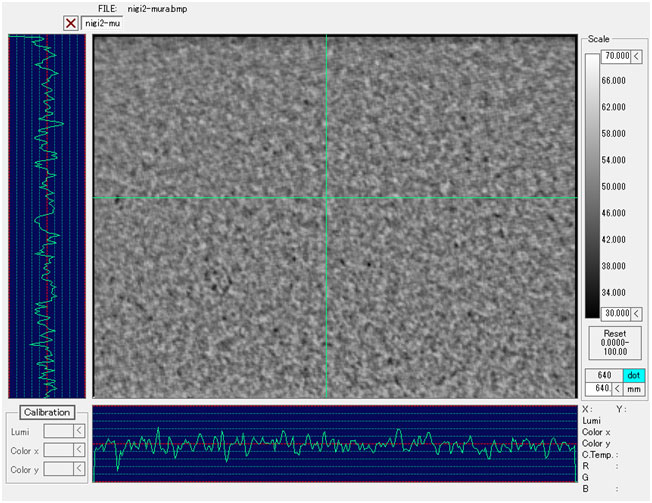

ゆず肌ムラ等のようなOrange-peelムラを「むら分布とＩＳＣ-Ｓ数値」で表示します。

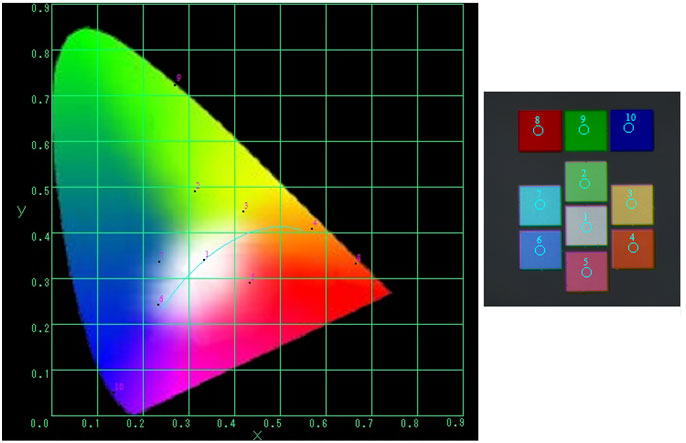

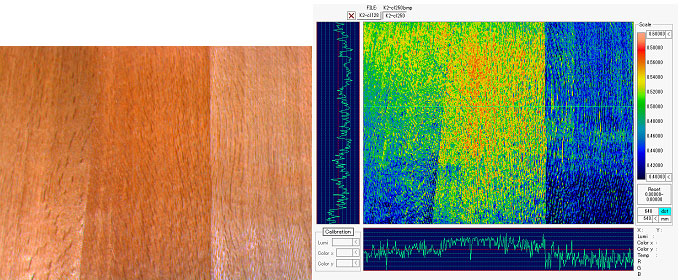

ほのかな色の違いの色調ムラを「むら分布とＩＳＣ-Ｃ数値」で表示します。

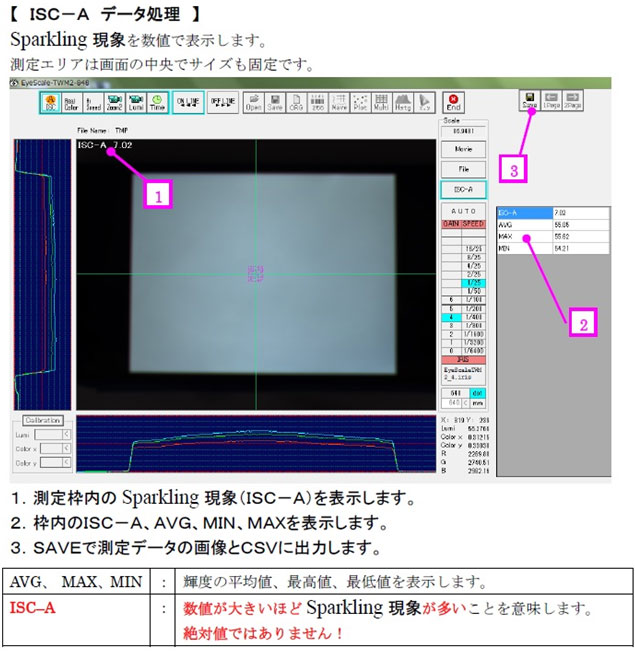

Sparkling現象のような輝きムラを「むら分布とＩＳＣ-Ａ数値」で表示します。
各種ムラ分布画像をＢＭＰにムラ数値データをＣＳＶとして保存します。
発光部のみを検出して、１Pixel単位での最高,最低,平均輝度,標準偏差,ヒストグラムが表示できます。

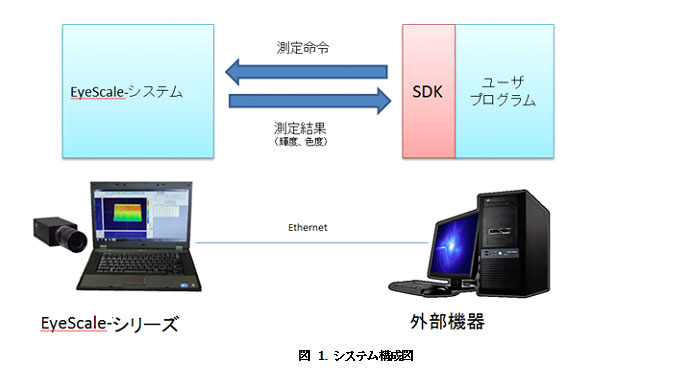

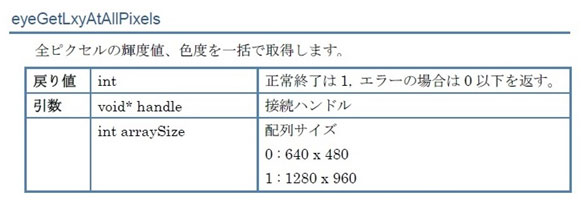

評価装置でありながらリモートＳＤＫによりインライン検査装置にもなります。

受光素子: １/３型ブログレッシブスキャンＣＣＤセンサー（ＲＧＢカラー）
画素数: ６４０ｘ４８０
レンズ: 標準８ｍｍ(水平３５° 垂直２６°) 、オプション（２５ｍｍ、マクロレンズ）
測定輝度範囲: ０.０２～１２,０００ｎｉｔ　（出荷時校正）
測定輝度範囲: ３０～６００,０００ｎｉｔ　（選択可能）
輝度測定精度: 出荷時±２％ (当社基準光源にて校正)
輝度再現性: ±１％（当社基準光源）
ムラ精度: ±２％　（当社基準光源）
輝度分解能: １２ｂｉｔ(４０９６階調)　または　２２ｂｉｔ(４１９４３０４諧調)
色度精度: ±０.００２　（当社基準光源）
色度再現性: ±０.００２　（当社基準光源）
計測時間: 1秒　（２０ｎｉｔ）　または　１０秒（２２bitＨＤＲ）
リモート制御: 外部機器より当装置をリモート制御可能。
精度保証温度: ２５℃±２℃　　湿度６０％以下結露ない事
動作温度: ０～４０℃
入力電圧: ＡＣ１００～２４０Ｖ　（５０，６０Ｈｚ）
装置の外観: カメラ外観寸法２９(W)x２９(H)x４２(D)mm　　重量180g

*外観は予告なく変更することがございます。

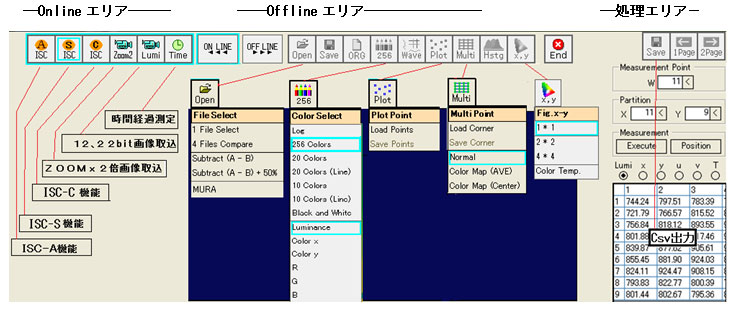

Online、Offlineの区別なく使用可能。

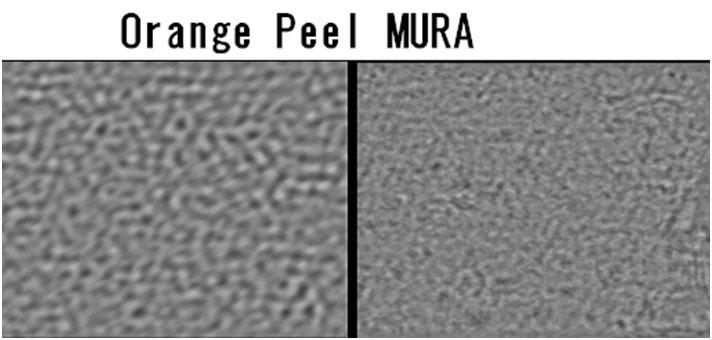

	: オレンジピールむらを人の目に相関するISC-S数値で定量化する装置です。

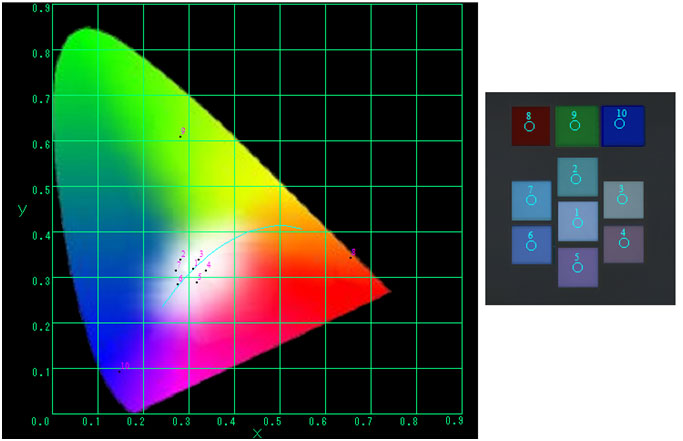

	: ほのかな色の違いの色調ムラを人の目に相関するISC-C数値で定量化する装置です。

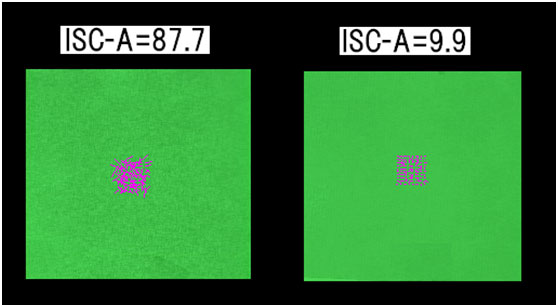

	: Sparkling現象のような輝きムラを人の目に相関するISC-A数値で定量化する装置です。
