1. ゆず肌ムラ、虹ムラ等のような微弱な輝度変化を「むら分布とＩＳＣ-Ｓ数値)」で表示します。

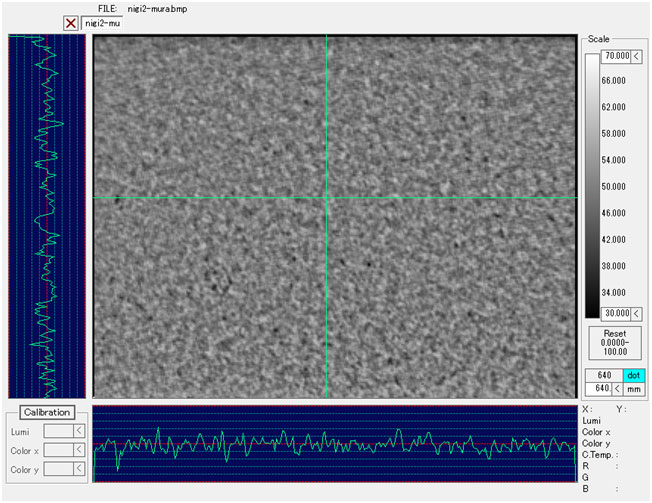

2. OrangePeelムラ分布画像をＢＭＰにムラ数値データをＣＳＶとして保存します。
3. 発光部のみを検出して、１Pixel単位での最高,最低,平均輝度,標準偏差,ヒストグラムが表示できます。
4. 評価装置でありながらリモートＳＤＫによりインラインむら検査装置にもなります。

受光素子

１/３型ブログレッシブスキャンＣＣＤセンサー（ＲＧＢカラー）

画素数

６４０ｘ４８０

レンズ

２５ｍｍ(水平１０° 垂直７.５°) 、オプション（８ｍｍレンズ）

測定輝度範囲

０.０２～１２,０００ｎｉｔ　（出荷時校正）

測定輝度範囲

１～１８０,０００ｎｉｔ　 （選択可能）

輝度測定精度

出荷時±２％ (当社基準光源にて校正)

輝度再現性

±１％ （当社基準光源）

ムラ精度

±２％ 　　　　　（当社基準光源）

輝度分解能

１２ｂｉｔ(４０９６階調)　または　 ２２ｂｉｔ(４１９４３０４諧調)

色度精度

±０.００２　 （当社基準光源）

色度再現性

±０.００２　 （当社基準光源）

計測時間

1秒　（２０ｎｉｔ）　または　１０秒（２２bitＨＤＲ）

リモート制御

外部機器より当装置をリモート制御可能。

精度保証温度

２５℃±２℃　　湿度６０％以下結露ない事

動作温度

０～３５℃

入力電圧

ＡＣ１００～２４０Ｖ　（５０，６０Ｈｚ）

エージング時間

１５分

適用機種

ＥＹＥＳＣＡＬＥ-ｉＦｏｕｅ

光源

特注（フィルム用、偏向板用、粘着材用、ガラス用）

装置の外観

カメラ外観寸法２９(W)x２９(H)x４２(D)mm　　重量180g

*外観は予告なく変更することがございます。

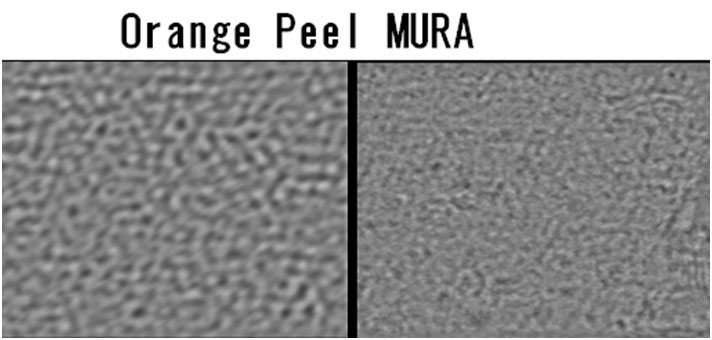

ディスプレイ材料の素材に起因する光の乱反射でゆず肌ムラのように見える現象

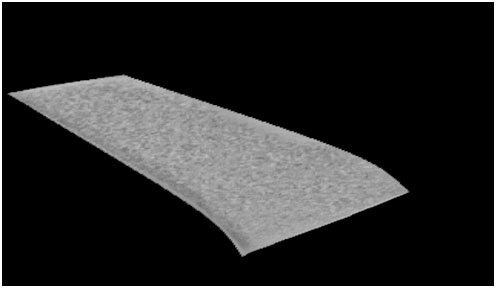

オレンジピールの見え方。

３５ｍｍ四方の面積を目視した時に数ミリピッチの斑点がある様に見える。

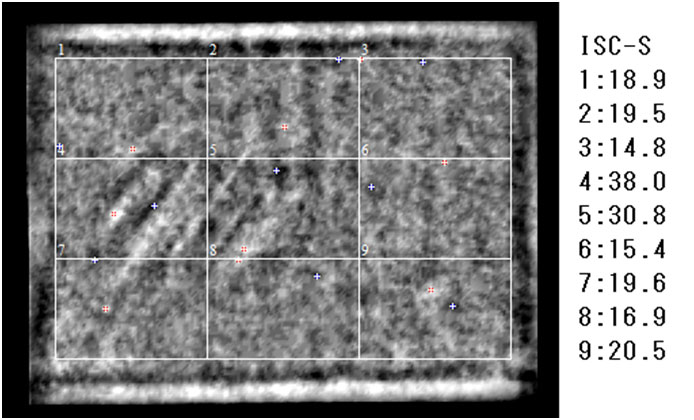

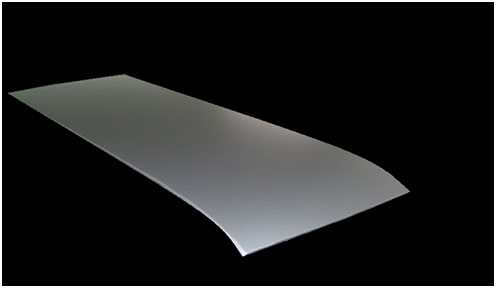

ＭＵＲＡ分布、ＳＤ(ＩＳＣ)値と目視との相関

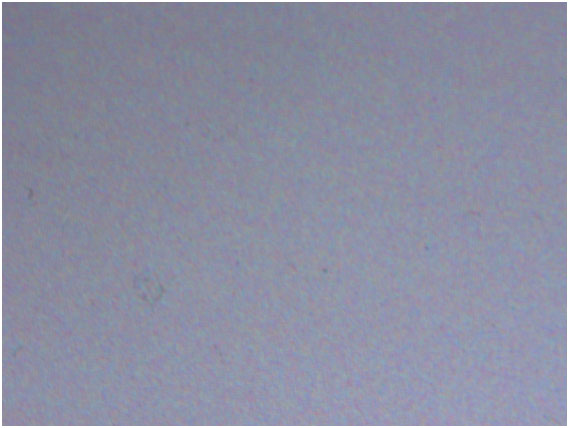

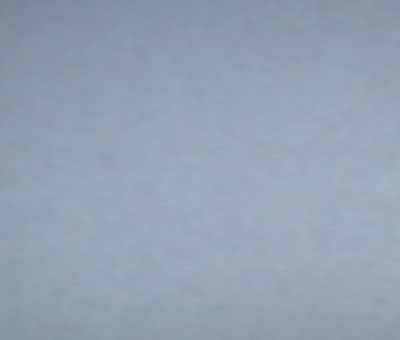

生画像

生画像から人の見た目と相関するムラ値を表示できるのは当社独自の技術です。

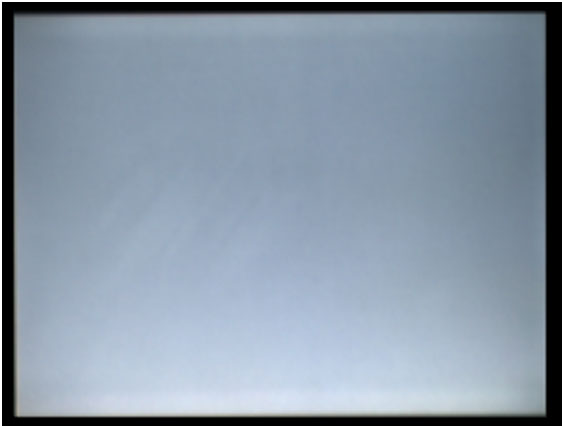

Ｆｉｌｍの虹ムラ

1.概要

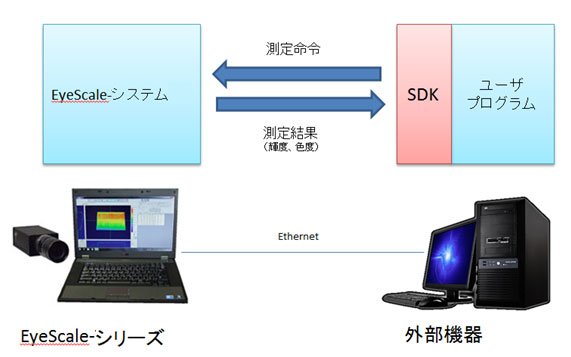

「EyeScale-装置 リモート制御 SDK」は、アイシステムの「EyeScale-装置」を外部機器からリモート制御するためのソフトウェア開発キットです。EyeScale-装置との通信用関数が含まれ、外部機器上で動作するリモート制御プログラムを容易に作成することが可能です。

2.構成

SDKは以下の構成となります。

ソフトウェア

リモート制御ライブラリ(※1)
サンプルプログラム(C/C++)

ドキュメント

プログラマーズマニュアル

※1. リモート制御ライブラリはC言語スタイルインターフェイスを持つWindows DLLのみのご提供となります。その他の言語、OS用のライブラリは含まれておりません。

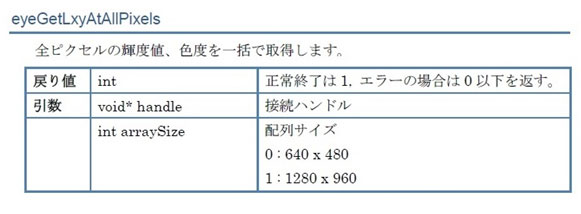

全点転送コマンド
