本装置は、ＲＧＢカメラでマイクロＬＥＤ、有機ＥＬ、液晶パネル、等の被写体をとらえ面全体の輝度、色度を色彩輝度分布として測定する、高解像度、低輝度測定用二次元色彩輝度計です。また、長期に測定安定性が求められるインライン検査の輝度色度測定に最適な色彩輝度計です

ＲＧＢカメラは輝度色度値の測定再現性が２４時間±１％以内です。（当社標準光源にて）
ＲＧＢカメラは被写体を測定する面内輝度均一性の周辺誤差が±２％以内です。
ＲＧＢカメラは当社基準光源で校正する為、輝度色度差が少なく機器間誤差が非常に少ない。
４０９６ｘ３０００画素、全データの輝度色度値をＣＳＶファイルとして保存が可能です。
ヒストグラム測定で被写体全体を１Pixel単位での最高,最低,平均輝度,標準偏差を表示できます。

受光素子: １.１型 Progressive Scan ＣＭＯＳ画像センサー（１２ＭＰ）
画素数: ４０９６ｘ３０００ Pixel　
カメラ: ＵＳＢ型　ＵＳＢ３ケーブル電源供給　
レンズ: 標準２５ｍｍ(水平３２°垂直２４°)　
オプションレンズ: 広角１２ｍｍ(水平６２°垂直４６.５°)
オプションレンズ: 望遠７５ｍｍ(水平１１°垂直８.２５°)
輝度測定範囲: ０.００５～３,０００ｎｉｔ(cd/㎡)　（当社LED標準光源にて校正可能）
輝度測定精度: 出荷時±２％　 (当社基準光源にて校正)
輝度再現性: ±１％　（当社基準光源）
輝度長期再現性: ±１％(２４時間) （当社基準光源）
面内輝度均一性: ±２％（当社基準光源）
輝度分解能: １２ｂｉｔ（４０９６諧調）
色度精度: ±０.００２　（当社基準光源）
色度再現性: ±０.００１　（当社基準光源）
計測時間: ０．００５輝度測定時間　２０秒（４０９６諧調）
計測時間: ０．０１　輝度測定時間　１０秒（４０９６諧調）
リモート制御: 外部機器より当装置をリモート制御可能です。
精度保証温度: ２３℃±２℃　湿度６０％以下結露ない事
動作温度電圧: ０～４０℃　　ＡＣ１００～２４０Ｖ（５０，６０Ｈｚ）
装置構成品: ＵＳＢ３カメラ、ＰＣ(Windows10 64bit)、ソフトウェア含む一式で出荷

注意　　外観は予告なく変更する場合があります。（表示画素数はＰＣで決まります）

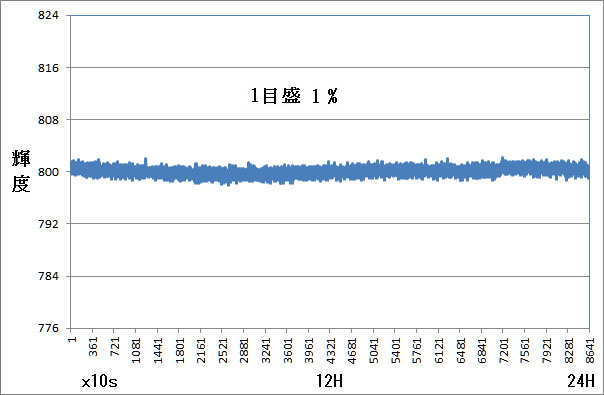

輝度測定再現性２４時間（室温２３℃±１℃）

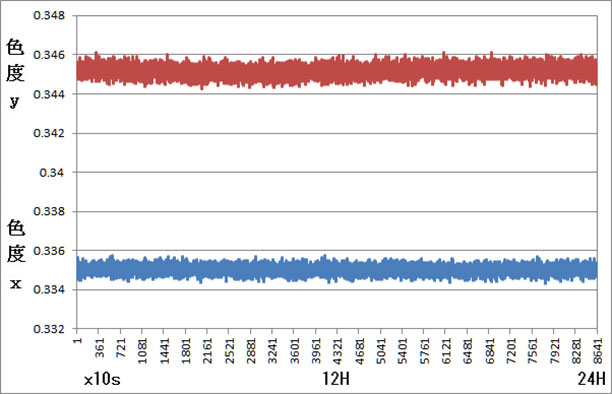

色度測定再現性２４時間（室温２３℃±１℃）

本装置は、当社装置の繰り返し測定再現性が維持できているかを定期的に確認する為の光源です。なお、この光源は絶対値を保証する物ではなく、各装置の機種間誤差を確認するツールです。また、他社のＸＹＺ系色彩輝度計の長期的な輝度、色度値のズレが確認でき、色彩輝度計の性能がわかる光源です。

定期的にこの光源を使用すれば再校正の必要がなくなり、故障等の発見にも利用できます。また、海外と国内装置の整合性を確認する事ができます。

光源素子: ＬＥＤバックライト（直流点灯）
輝度面積: ４５φ
中心輝度: ８００nit(cd/㎡) （当社基準カメラで測定）
中心輝度精度: 出荷時±２％（当社基準カメラで測定）
輝度安定性: ±１％（点灯１５分後から２４時間）
長期安定度: 現在２４時間２３３日連続点灯運転中、輝度変動－０.４５％
輝度保証期間: ４年間　-３％程度予想（長期安定度測定中１年毎に更新）
中心色度: x=0.335 y=0.345 （LED光源により±0.0１程度の初期変動あり）
中心視野角特性: ±４０度 -２％（当社基準カメラで測定）
精度保証温度: ２３℃±２℃　湿度６０％以下結露ない事
動作温度: ０～４０℃
動作電圧: ＡＣ１００～２４０Ｖ（５０，６０Ｈｚ）

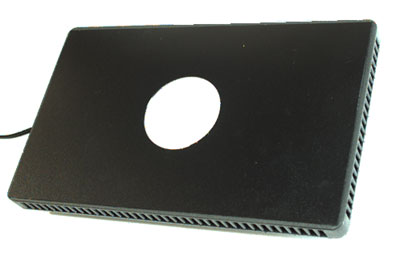

装置外観: 外観寸法　２０５(W)x１３０(H)x２０(D)mm：重量500g

ＬＥＤ標準光源の長期連続点灯測定結果（当社基準カメラで測定）

2019-09-17　　L799.9　x0.3351 y0.3449　　室温24.8℃　　点灯開始

2019-11-01　　L796.3　x0.3352 y0.3448　　室温23.3℃　　７５日間連続点灯

2020-01-21　　L797.5　x0.3347 y0.3449　　室温22.2℃　　１２７日間連続点灯

2020-03-11　　L799.8　x0.3348 y0.3449　　室温23.1℃　　１７７日間連続点灯

2020-05-06　　L799.9　x0.3354 y0.3450　　室温24.4℃　　２３３日間連続点灯
